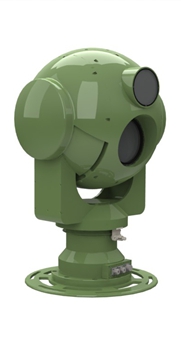

光電轉臺夜視攝像機
——用于陀螺穩像、雷達聯動目標跟蹤視頻監控系統HY-VMS6275L
VMS系列產品可組成 “船舶霧航防撞與夜視導航、跟蹤監控取證系統”；“水炮聯動視頻跟蹤系統”；“船舶自動跟蹤系統”等應用系統。產品可以用于海事、海監、海警、遠洋船舶的“霧航防撞與夜視導航、海上執法、水上打撈救助、水上救援滅火、打擊海盜”等專用跟蹤視頻監控要求。該系統由船外設備和船內設備組成。船外設備是指前端光學監控主機，衛星傳輸系統，雷達搜索系統。船內設備是由控制主機、操縱鍵盤、控制軟件和顯示器等部件組成。
該系統采用紅外熱像儀、光學攝像機、激光照明器、陀螺穩定與計算機控制系統、雷達指引跟蹤系統等多種傳感器探測并跟蹤目標，具有抗風能力強，圖像穩定，適應惡劣天氣、全天候工作使用等特點。
主要功能
本系統能夠晝夜完成對本船周邊一定海域內的海上和空中目標（例如船只、落水人、海上漂浮物、飛機等）作全方位搜索、觀察、監視（和取證）；具有抗干擾能力強，全天時作戰使用等特點。主要功能如下：具有手動搜索、捕獲和自動跟蹤目標的功能；
具有雷達引導功能；
具有良好的圖像穩定功能（陀螺穩像技術）；
具有光學系統電動變焦、調焦等功能；
具有良好的抗載體振動和沖擊能力；
具有在單一屏幕上同時顯示紅外和可見光圖像功能；
具有主要故障顯示功能（如伺服系統故障、測角故障、無圖像故障）；
具有顯示和記錄本船地理位置和日期時間的功能；
具有實時記錄圖像的功能；
艙外指向器具有手動鎖定的功能；
輸出標準視頻信號（可見光視頻，熱成像視頻），可分批到視頻監視系統的控制器，會議室視頻機柜。
技術指標
1 作用距離
白天：在海上能見度≥20Km條件下，發現24m×8m以上目標的距離為15km，識別該目標的距離為8km，對長×寬為1.0m×1.0m的船號可看清的距離為1.5km。
晚上：采用非制冷紅外熱成像系統搜索目標，在大氣能見度良好條件下，發現24m×8m以上熱目標的距離為3.0km，識別該目標的距離為1.5km；對對長×寬為1.0m×1.0m的船號可看清的距離為0.7km。
2 跟蹤范圍
方位范圍：n×360°；
俯仰范圍：-35°～+40°。
3 最大速度、加速度
方位、俯仰最大角速度：≥40°/s；
方位、俯仰最大加速度：≥80°/s2；
平穩跟蹤最小速度0.2°/s。
4 性能
在船體縱橫搖為±10°，周期大于6秒的情況下，視軸穩定精度≤±2mrad；
當船體縱橫搖≥±10°而≤±20°，周期大于6秒時，體統仍能正常工作?！堋?/span>
5 主要傳感器指標要求
5.1 激光測距機
照明角度： 1°～3°，數控連續調節
激光波長： 810±10nm
光源功率： ≤15W
5.2 光學鏡頭
焦距：連續可變范圍12.5～775mm
相對口徑：F3.8
接口：C型
控制方式：電動二可變，自動光圈
5.3 紅外熱像儀
焦距：125mm F數：1.0
重量：≤6千克
光學系統透過率：≥0.85
探測元數：384×288/320X240可選
工作電源：12V DC 功耗：≤10W
6 環境條件
艙外設備可工作在-25℃～+50℃環境溫度，艙內設備可工作在0℃～+45℃的環境。艙外設備具有適應海上安裝使用的能力和三防能力(防潮、防霉、防鹽霧)。電磁兼容滿足GJB151A-1997的有關要求。
7 外形尺寸
指向器：高度≤1.2m；(不包括增高法蘭和加固基座的高度)
回轉半徑≤0.35m
重量：≤98kg
顯控臺內設備：重量合計約為70kg
8 電源電制
50Hz, 220V交流電源，10A。
應用領域
l 機場安全、機場塔臺、起降跟蹤，船舶助航、救助船、打撈船、巡邏船、漁政船、緝私船、高速客船、防海盜，邊海防安全，高空瞭望監控等
l 需要在完全漆黑的夜晚可提供清晰的影像以保障航行安全，或者增加人員落水搜尋效率的場合·
l 岸基光電監視搜索系統（CSS）和海岸雷達監視系統（RSS）組成海岸監視系統
安裝效果
 |  |  |  |  |
| 船載監控 | 邊防監控 | 飛機起降監控 | 城市高空瞭望、天眼工程 | 遠洋助航防海盜、海警監控、船舶光電探測 |
